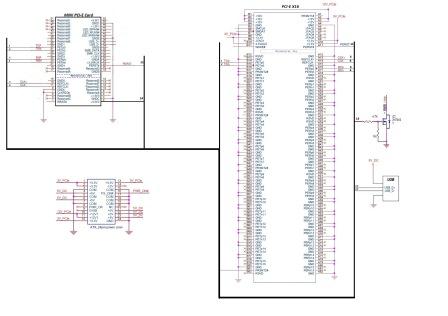

Схема переходника mini PCI-E в PCI-E x16

Схема переходника mini PCI-E в PCI-E x16

Схема переходника mini PCI-E в PCI-E x16

Небольшой набор схем адаптера mini PCI-E в PCI-E x16:
1.PE4L_V21b
2.PE4C_V30
3.PM2C
4.Свой адаптированный вариант mini PCI-E в PCI-E x16. Дополнительно содержит распиновку ATX 24pin и узел автоматического запуска блока питания от ноутбука.

Отзывы

С товаром «Схема переходника mini PCI-E в PCI-E x16» также смотрят:

В целях противодействия нарушению авторских прав и права собственности, а также исключения необоснованных обвинений в адрес администрации сайта о пособничестве такому нарушению, администрация торговой площадки Plati (http://www.plati.market) обращается к Вам с просьбой — в случае обнаружения нарушений на торговой площадке Plati, незамедлительно информировать нас по адресу support@plati.market о факте такого нарушения и предоставить нам достоверную информацию, подтверждающую Ваши авторские права или права собственности. В письме обязательно укажите ваши контактные реквизиты (Ф.И.О., телефон).

В целях исключения необоснованных и заведомо ложных сообщений о фактах нарушения указанных прав, администрация будет отказывать в предоставлении услуг на торговой площадке Plati, только после получения от Вас письменных заявлений о нарушении с приложением копий документов, подтверждающих ваши авторские права или права собственности, по адресу: 123007, г. Москва, Малый Калужский пер. д.4, стр.3, Адвокатский кабинет «АКАР №380».

В целях оперативного реагирования на нарушения Ваших прав и необходимости блокировки действий недобросовестных продавцов, Plati просит Вас направить заверенную телеграмму, которая будет являться основанием для блокировки действий продавца, указанная телеграмма должна содержать указание: вида нарушенных прав, подтверждения ваших прав и ваши контактные данные (организиционно-правовую форму лица, Ф.И.О.). Блокировка будет снята по истечение 15 дней, в случае непредставления Вами в Адвокатский кабинет письменных документов подтверждающих ваши авторские права или права собственности.

  • Мои покупки
  • Мои закладки
  • Мой чат
  • API
  • Поддержка
  • Политика возвратовСоглашениеПолитика безопасности

Этот сайт использует cookie (куки) для обеспечения более эффективного пользовательского опыта. Подробнее читайте в нашей Политике использования файлов cookie.

Политика использования файлов cookie

Пожалуйста, внимательно ознакомьтесь с данной политикой использования файлов cookie, прежде чем пользоваться услугами plati.ru. Посещая сайт plati.ru вы соглашается с тем, что plati.ru может использовать файлы cookie для их последующей обработки системами Google Analytics, Яндекс.Метрика.

Что такое cookies?

Cookies — это простые текстовые файлы, которые хранятся на вашем компьютере или мобильном устройстве сервером веб-сайта. Каждый файл cookie уникален для вашего веб-браузера. Он содержит некоторую анонимную информацию, такую как уникальный идентификатор, доменное имя сайта, некоторые цифры и числа.

Какие типы файлов cookie мы используем?

Необходимые файлы cookie

Необходимые файлы cookie позволяют нам предложить вам наилучший возможный опыт при доступе и навигации по нашему сайту и использовании его функций. Например, эти файлы cookie позволяют нам узнать, что вы создали учетную запись и вошли в нее.

Функциональные файлы cookie

Функциональные файлы cookie позволяют нам управлять сайтом в соответствии с вашим выбором. Например, мы узнаем ваше имя пользователя и запоминаем, как вы настраивали сайт при последующих посещениях.

SSD M2 — как выбрать накопитель (тонкости с SATA и PCI-E, 2242, 2260, 2280, и ключами)

ssd-m2Доброго времени суток.

Уже как несколько лет канули в лету споры о выгоде от использования SSD накопителей — сейчас его рекомендуют устанавливать всем: не только профессиональным геймерам или программистам, но и обычным пользователям. Преимущество в дисковой производительности колоссальное: в 5-10 раз! ✌

Однако, сейчас достаточно много SSD накопителей, различающихся размерами (прим.: форм-фактор): если с SSD форм-фактора 2,5 дюйма (классический размер, выглядит также, как жесткий диск) вопросов не так много, то вот с «новомодными» SSD M2 — настоящая путаница!

Собственно, в этой статье хотел разобрать самое основное о накопителях SSD M2: какой именно накопитель мне подойдет, какой интерфейс используется, что это за 2242, 2260, 2280 и ключи «M»,» «B», «B&M» на маркировке накопителя.

ускорение ПК

Выбор накопителя SSD M2: разбираемся с путаницей

Основное

Во многих новых ноутбуках и компьютерах (на материнской плате) стал все чаще появляться новый разъем M2 (что не удивительно!). Ведь он пришел на смену интерфейсам: mSATA, mini PCI Express.

И здесь хочу сразу отметить преимущество интерфейса M2 : он позволяет обходиться без кабелей питания, отдельных шлейфов и пр. «добра» (по сути, позволяет подключать устройства просто вставив карту в слот!).

К тому же, он меньше, чем тот же mSATA. Все это в купе позволяет M2 использовать в более мобильных и компактных устройствах, делает его более удобным и популярным.

Добавлю, что использовать M2 можно и для установки Wi-Fi адаптера, 3G/4G модемов, Bluetooth модуля, и др. устройств. (Прим.: просто многие полагают, что M2 используется исключительно для SSD)

👉 Кстати!

M2 интерфейс одно время назывался как NGFF (форм фактор следующего поколения). В некоторых магазинах и у некоторых производителей накопителей встречаются SSD M2 именно с этой маркировкой.

В чем состоит путаница
1) SATA и PCIe

Формат M2, конечно, бесспорно перспективный, но уж очень все с ним не просто. Сразу скажу, что он подразделяется на два больших типа: SATA и PCIe (а каждый из этих типов подразделяется на несколько подтипов).

Читайте так же:
Заело мышку на ноутбуке

Почему так было сделано?

M2, как уже сказал выше, задумывался как универсальный интерфейс, который заменит устаревшие mSATA и mini PCIe. Но, дело в том, что пропускная способность SATA III составляет 6 Гбит/с, а накопитель SSD M2 PCIe — способен обеспечить скорость работы до 32 Гбит/с (согласитесь, разница существенна!).

Дополню, что M.2 PCIe различается по скорости в зависимости от количества линий. Так, например, PCI Express 2.0 с двумя линиями (обозначается, как PCI-E 2.0 x2) — обеспечивает скорость до 8 Гбит/c, PCI Express 3.0 с четырьмя линиями (PCI-E 3.0 x4) — обеспечивает заветные 32 Гбит/с.

Весь смак в том, что большинство устройств (скажем, ноутбуки) поддерживают только один тип диска, например, SSD M2 SATA III. Т.е. при выборе нужно очень внимательно подойти к тому, что же поддерживает устройство (но об этом еще пару слов ниже 👇).

2) Габариты накопителя 2242, 2260 и 2280

Еще один важный момент: накопители M2 (как SATA, так и PCIe) — могут быть разных габаритов. Всего их три: 2242, 2260 и 2280.

Первые две цифры (22) — это ширина накопителя, вторые (42, 62 или 80) — это его длина (см. скриншот ниже в качестве примера 👇).

2242 и 2280 - пример в габаритах

2242 и 2280 — пример в габаритах

Суть в том, что разные материнские платы поддерживают разные габариты накопителей. И если диск меньшей длины еще можно вставить в слот, то вот если он больше — это беда.

Однако, отмечу, что сейчас в продаже есть универсальные диски, длинной 80 мм, которые самостоятельно можно подрезать до нужной длины (прим.: все необходимые микросхемы располагаются на длине 42 мм).

3) Ключ и

Под ключами подразумеваются контакты и их расположение на накопителе. Существуют три вида ключей: «M», «B», и универсальный «B&M» (наглядный пример ниже). Перед покупкой диска, необходимо знать, какой ключ поддерживается вашим устройством.

Наокпители с разными ключами, наглядный пример

Накопители с разными ключами, наглядный пример

Ключи на SSD M2 накопителях

Ключи на SSD M2 накопителях: интерфейс, механическая совместимость, схема

Вся «соль» с этими ключами в том, что, например, мат. плата с сокетом PCIe x2 использует ключ «B», но есть накопители SSD формата M2 SATA которые также используют ключ «B»! Разумеется, если подключить такой накопитель к материнской плате с сокетом PCIe x2 — работать он не будет!

Еще один скрин в помощь: думаю, на нем понятнее. 👇

M и B+M Key

4) Технология NVMe

Старые диски используют протокол AHCI, но с появлением более быстрых дисков — он перестал справляться со своей задачей (не позволяет использовать максимальные скоростные характеристики накопителей). Для решения сей проблемы выпущен новый протокол — NVMe.

NVMe SSD Samsung - как выглядит SSD M2 накопитель

NVMe SSD Samsung — как выглядит SSD M2 накопитель

Он обеспечивает более высокую скорость, требует меньше ресурсов от процессора при операциях чтения/записи, стали гораздо меньше задержки. Чтобы ваш SSD мог работать по данному протоколу, обратите внимание на то, поддерживает ли ваша мат. плата данную технологию.

Итоги (что знать перед покупкой SSD M2, чтобы не оказаться в «дураках»):

  1. какой интерфейс поддерживает ваша материнская плата (PCI-E 2.0 x4, PCI-E 3.0 x2, PCI-E 3.0 x4, SATA III);
  2. габариты SSD M2 накопителя, который можно установить (2280, 2260, 2242);
  3. ключ, который поддерживает ваша материнская плата (обычно, SATA диски выпускаются с ключом «M&B», а PCIe x4 – с ключом «M»);
  4. поддерживается ли мат. платой технология NVMe (если да — то естественно, и накопитель стоит покупать с поддержкой NVMe).

Только после ответа на эти несколько вопросов, можно сделать выбор SSD M2, который будет у вас работать.

👉 Обновление от 2020 .

Сейчас стали появляться в продаже ноутбуки (и мат. платы) с универсальными портами, к которым можно подключить SSD M2 как PCI-E, так и SATA.

Стоит ли игра свеч? Переходить ли на SSD?

Многие часто спрашивают, а стоит ли вообще переходить на SSD, так уж существенна разница ли.

В качестве примера покажу сравнительный тест нескольких дисков, установленных у меня на ноутбуках/ПК. Первый тест — это SSD M2 (NVMe), второй — SSD M2 (SATA III), третий — классический HDD.

Тест скорости накопителей SSD (NVMe, SATA), HDD

Тест скорости накопителей SSD (NVMe, SATA), HDD | Кликабельно (Crystal DiskMark — утилита для теста)

👉 Примечание!

На скринах вы видите синтетические тесты. В реальной работе (при загрузке ОС, запуске игр, работе с ПО): многие из обычных пользователей отмечают огромную разницу между HDD и SSD (SATA), но почти не замечают между SSD (NVMe) и SSD (SATA).

*

Обратите внимание на первую строчку. Скорость чтения (Read) 2591 MB/s против 73 MB/s — разница в 30÷35 раз! Т.е. если раньше, до установки SSD (NVMe), Windows загружалась в течении 1 минуты — то сейчас менее 10 сек.!

Я уж не говорю о остальных программах: Word, браузеры, проигрыватели и пр. — запускаются моментально, сразу же после двойного клика мышки по ярлычку!

👉 Дополнение!

Как проверить скорость диска: HDD, SSD. Тест, определение разницы в скорости между SSD и HDD, стоит ли переходить на твердотельный диск.

Как узнать, какой SSD M2 поддерживает моя мат. плата, что выбрать

Очень популярный вопрос.

Читайте так же:
Можно ли подключиться к вайфаю через компьютер

Для начала, хочу сказать не верьте никаким утилитам для просмотра характеристик ПК. Дело в том, что они могут показать наличие слота M2, но фактически на плате его может не быть (т.е. для него предусмотрено место на плате, а физически слота нет) !

И так, ближе к делу.

1) Вариант №1 — посмотреть на самой мат. плате.

Если на вашей мат. плате есть разъем M2 — то в большинстве случаев рядом с ним есть маркировка, по которой вы сможете узнать нужные сведения (пример ниже). К тому же сразу убедитесь в физическом наличие этого разъема (что важно сделать перед покупкой накопителя).

Пример обозначения на материнской плате (для M-KEY, PCIe)

Пример обозначения на материнской плате (для M-KEY, PCIe)

2) Вариант №2 — посмотреть на сайте производителя

Зная модель материнской платы (или ноутбука), можно зайти на сайт ее производителя и посмотреть характеристики.

Кстати, некоторые материнские платы сейчас делают универсальными, которые могут поддерживать несколько типов накопителей SSD M2 (пользователям ноутбуков в данном случае повезло меньше, т.к. они чаще всего поддерживают какой-то один конкретный тип).

Характеристки мат. платы на сайте производителя

Характеристики мат. платы на сайте производителя

3) Вариант №3 — посмотреть обзор конкретного ноутбука (мат. платы).

Многие магазины и пользователи (которые уже приобрели данное железо) часто делают обзоры, из которых можно почерпнуть необходимые данные. Однако, рекомендую их подкреплять также первыми двумя вариантами (так сказать, убедиться своими глазами).

Зачем ноутбуку нужна внешняя видеокарта? Особенности и подключение

Очень часто производительность ноутбуков значительно отстает от стационарных компьютеров и встроенная в них видеокарта способна тянуть только старые и слабые игры, в то время, как пользователю хочется чего-то большого. В этом случае на помощь приходит внешняя видеокарта, наличие которой может улучшить возможности вашего устройства.

Что такое внешняя видеокарта и зачем она нужна?

Внешняя видеокарта представляет собой отдельно подключенное устройство, которое отвечает за качество изображения на мониторе. Этот составной элемент выполняет важную функцию и подбор максимально эффективного варианта может занять определенное время.

Ещё недавно подобное было трудно представить, но сегодня данная технология популярна среди большого количества пользователей и применяется даже для брендовых моделей ноутбуков.

Внешняя видеокарта

Системные требования и совместимость

Подключение внешней видеокарты к ноутбуку возможно только если в самом устройстве отсутствует дискретный графический адаптер. Также желательно, чтобы в ноутбуке присутствовал ряд разъемов, таких как:

  • Thunderbolt;
  • PCI Express;
  • USB 3.0;
  • FireWire;
  • mini PCI-E.

Вам может понадобиться внешний монитор, потому что не во всех ноутбуках получается масштабировать изображение на встроенном экране. Желательно, чтобы ноутбук был оснащен процессором от Intel, так как эта марка обладает наиболее подходящей производительностью.

Плюсы и минусы внешних видеокарт

Давайте рассмотрим все плюсы и минусы внешних видеокарт. Начнем с достоинств:

  1. Обеспечивает большую производительность в играх и других требовательных приложениях к GPU-видео.
  2. Не требуется внешний монитор (за исключением редких случаев).
  3. Представляет из себя мобильную док-станцию, которую можно возить с собой, что легче и удобнее, чем полностью собранный ПК.
  4. Небольшой шум — работая в ресурсоемких приложениях, начинает расти нагрузка на процессор и графический адаптер, из-за чего кулер начинает работать на высоких оборотах и шум растет. При использовании внешней карты такого не произойдет, так как там имеется дополнительное охлаждение.
  1. Дополнительный груз к мобильному устройству — ноутбуку, предназначенному для того, чтобы везде его с собой возить.
  2. Рынок таких устройств невелик, поэтому бывает трудно найти подходящий вам девайс.
  3. Занимает Wi-Fi порт.
  4. Иногда может понадобиться внешний монитор для обеспечения работы док-станции.
  5. Возможны случаи, в которых видеокарта просто не будет работать с вашим ноутбуком, несмотря на все заверения производителя на упаковке.
  6. Цена — помимо карты, понадобится ещё и док-станция, стоимость которой бывает эквивалентна стоимости карты.
  7. Габариты — размеры некоторых внешних видеокарт могут занимать много места на вашем рабочем столе, а передвинуть в более удобное место не представляется возможным, так как длина кабелей не превышает 50 см.

Что потребуется дополнительно?

К внешней видеокарте могут потребоваться следующие комплектующие:

  1. Блок питания. Внешние видеокарты могут продаваться как с БП, так и без него. Стоимость этой детали может варьироваться — стоит ли переплачивать, если система может работать с любым компьютерным БП мощностью 350 Вт и выше, а купить такой можно на барахолке рублей за 400.
  2. Корпус. Если рабочее место стационарное, то сойдет и без него, но без корпуса система будет иметь немного не презентабельный вид, поэтому о нём стоит позаботиться.
  3. Кабели. Подбирайте нужный в зависимости от модели. Также понадобится провод для подключения питания видеокарты.

Как подключить внешнюю видеокарту

В зависимости от выбранного разъема, будет меняться и способ подключения.

При помощи разъема Expresscard

Данный выход имеется в большинстве моделей ноутбуков. Он предназначен для подключения периферийных устройств к ноутбуку. Устройство адаптера достаточно простое — это схема и разъем, через который осуществляется подключение.

  1. Убедитесь, есть ли подобный разъем в ноутбуке.
  2. При его наличии купите переходник «ExpressCard Interface 26PIN inside».
  3. Подключите адаптер к ноутбуку и с помощью «EXP GDC» соедините устройства в соответствующий разъем HDMI.
Читайте так же:
Лучшие книги про компьютеры

Expresscard

USB-порт

Это стандартный порт, который не отличается скоростью, но если других вариантов нет, то и он отлично подойдет. Все, что потребуется — нужный переходник и блок питания. Дальше схема подключения достаточно проста:

  1. Подсоедините блок питания в разъем питания на видеокарте, подключите переходник.
  2. В порт на видеокарте воткните внешний монитор.
  3. Проверьте, чтобы подключение было стабильным — если понадобится, прижмите разъемы плотнее.
  4. Включите ноутбук.

Thunderbolt

Это интерфейс аппаратного типа, который используется для соединения ноутбука с мультимедийными устройствами. Для подключения вам понадобится адаптер Echo Express Pro.

Как подключить видеокарту через Thunderbolt:

  1. Снимите внешнюю крышку с адаптера и установите выносную видеокарту.
  2. Подключите питание.
  3. Подсоедините кабель в разъем Thunderbolt.
  4. Установите драйвера на «eGPU» и перезагрузите ноутбук.
  5. В «Диспетчере устройств» должна начать определяться шина «PCI to PCI bridge».

Thunderbolt

Подключение через слот miniPCI

У каждого ноутбука есть разъем miniPCI, через который можно подключить к себе различную периферию. Сам разъем находится на материнской плате и подключить к нему внешнюю видеокарту можно только с помощью EXP GDC — специального адаптера.

Процесс установки следующий:

  1. Выключите ноутбук и отключите его от сети.
  2. Снимите заднюю панель, чтобы открыть себе доступ к компонентам ноутбука.

miniPCI

mPCI-e соединяем с HDMI

Подсоединение "6 pin"

Подсоединяем блок питания при помощи 8 pin коннектора

Док-станция

Док-станция является одной из разновидностей оборудования для подключения внешних видеокарт. Это устройство, укомплектованное слотом PCI-е, питанием от розетки и управляющими элементами. Подсоединяют док-станцию через Thunderbolt. Вам не нужно будет даже перезагружать свою операционную систему — функционал станет доступен сразу, как только док-станция будет подключена.

Лучшие видеокарты для ноутбуков

Рассмотрим несколько наилучших вариантов видеокарт.

Gigabyte AORUS Gaming Box

Используется как внешний видеоускоритель. Подключается посредством Thunderbolt 3. Вся система оснащена собственным блоком питания на 450 Вт. На задней панель размещены 4 порта USB 3.0.

  • оснащена RGB-подсветкой;
  • размеры: 212*96*162 мм;
  • вес — 2360 г;
  • питание — 8 pin, 150 Вт;
  • память — 8 Гб, GDDR5, 8008 МГц.

Gigabyte AORUS Gaming Box

Alienware Graphics Amplifier

Данный бренд является дочерней компанией фирмы Dell. Подключение осуществляется через USB 3.0. Не совмещается с самыми топовыми новинками видеокарт.

Стоимость: около 15 тысяч рублей.

Alienware Graphics Amplifier

ASUS RoG XG Station 2

Это внешняя графическая док-станция с интерфейсом Thunderbolt 3, которая обладает повышенной графической производительностью для мобильного устройства, возможностью получения большей скоростью в играх. Устройство совместимо с видеокартами на базе новейших графических процессоров GeForce и Radeon.

  • размеры — 456*278*158 мм;
  • вес — 1,5 кг;
  • можно устанавливать видеокарты с интерфейсом PCI Express x16;
  • поддерживает модели — NVIDIA GeForce GTX 9/10 AMD Radeon R9/RX;
  • в корпусе есть блок питания мощностью в 600 Вт;
  • для подачи дополнительного питания доступны два 6+2-контактных коннектора PCI-e;
  • имеется адаптированная подсветка ASUS Aura;
  • совместим с ноутбуками и гибридными устройствами ASUS — геймерская серия ROG, серия Transformer Book, серия Zen Book

ASUS RoG XG Station 2

Razer Core 2

С 2016 году компания Razer начала продавать специальный блок для установки внешней видеокарты. Происходить подключение будет при помощи интерфейса Thunderbolt 3, также в блоке имеются дополнительные порты USB 3.0 для подключения периферии.

  • мощность блока питания — до 700 Вт;
  • поддерживает видеокарты, которые не превышают размеры — 310*152*44 мм;
  • поддерживает следующие модели видеокарт: AMD Radeon R9 Fury, Nano, 300 Series, 290x, 290, 280 или GeForce GTX Titan X, 980 Ti, 980. 970. 960. 950. 750 Ti. 750;
  • пропускная способность — 40 Гбит/с;
  • может заряжать ноутбуки, выдавая по 100 Вт мощности;
  • можно использовать с macOS High Sierra 10.13 и новее, а также с Windows 10 64bit RS5.

Razer Core 2

Razer Core V2

Внешний бокс, в который можно устанавливать полноразмерную дискретную карту и делать из обычного ноутбука мощный игровой компьютер.

  • размеры — 339,9*218,4*104,9 мм;
  • имеется подсветка Razer Chroma с двумя отдельными рабочими зонами;
  • предусмотрено 2 слота PCI Express X16 под любые современные видеокарты;
  • в корпусе установлен блок питания на 500 Вт;
  • помимо кулеров графических адаптеров, имеются также дополнительные вентиляторы;
  • бокс подключается к ноутбуку с помощью аппаратного интерфейса Thunderbolt 3;
  • пропускная способность — 40 Гб/с.

Razer Core V2

Sapphire Radeon RX 580 8GD5

Игровая видеокарта среднего уровня производительности. Относится к средней ценовой категории и может использоваться в составе продвинутых геймерских систем, рассчитанных на использование с мониторами Full HD разрешения. Отличается усиленной системой охлаждения.

  • производитель — AMD
  • GPU — Radeon RX 580
  • Интерфейс — PCI Express 3.0 x16;
  • частота работы памяти — 8000 МГц;
  • размеры — 230*125*40;
  • рекомендуемая мощность блока питания — 500 Вт.

Sapphire Radeon RX 580 8GD5

MSI GeForce GTX 1080 Gaming X 8G

Одна из высокопроизводительных видеокарт, предназначенных для создания геймерских конфигураций высшего уровня с мониторами с разрешением Full HD. Способна обеспечить высокую скорость рендеринга игровых сцен в любых игровых проектах 2014-2017 годов при максимальных настройках.

Лучшие карты расширения PCIe SATA

Если вы ищете способ расширить возможности хранения на вашем компьютере, покупка карты расширения PCIe SATA — хороший способ сделать это. Большинство современных материнских плат имеют от 4 до 6 разъемов SATA, в то время как только материнские платы серверного уровня и материнские платы для энтузиастов имеют более 8 портов SATA. Однако для большинства пользователей этого более чем достаточно, поскольку диски SATA устаревают из-за растущей популярности дисков M.2 NVMe. Но что, если у вас есть несколько механических приводов, оптический привод и пара твердотельных накопителей SATA? В этом случае вам понадобится карта расширения PCIe SATA.

Плата расширения SATA PCIe, также известная как «адаптер главной шины SATA (HBA)», представляет собой электронное устройство, которое подключается к вашему компьютеру через интерфейс PCI Express и действует как хост-система для других устройств хранения SATA. Карта SATA PCIe позволяет добавить к компьютеру дополнительное количество разъемов SATA по очень доступной цене. Эта карта также добавляет к вашей системе дополнительный контроллер SATA, который не взаимодействует со встроенным контроллером, а также может предлагать возможности RAID в зависимости от модели.

Карты расширения SATA PCIe особенно полезны, если на вашем компьютере установлено более шести устройств SATA. С помощью карты расширения SATA PCIe вы можете расширить пространство для хранения вашего компьютера или даже создать избыточный массив независимых дисков (RAID), который позволяет объединить несколько жестких дисков в один виртуальный диск или клонировать данные с одного диска. другому на ходу. В этом обзоре мы покажем вам лучшие карты расширения SATA PCIe, которые вы можете получить прямо сейчас.

Лучший результат: 4-портовая карта расширения JESOT SATA3

Интерфейс : PCI-E x1 | Разъемы : 4 x SATA 6 Гбит / с

Эта 4-портовая карта расширения SATA3 от компании JESOT является одной из самых надежных и доступных карт расширения SATA. Карта оснащена четырьмя портами SATA 6 Гбит / с, и для ее установки требуется один слот PCIe x1. Отличительной особенностью этой карты расширения является то, что она оснащена усовершенствованным контроллером SATA на базе микросхемы Marvell 88SE9215, а также поставляется с предварительно установленным пассивным радиатором для более быстрого отвода тепла. Эта плата расширения SATA также поставляется с низкопрофильным кронштейном, который идеально подходит, если вы планируете установить ее в корпусе малого форм-фактора, а в ее упаковке также есть четыре кабеля SATA. Карта также полностью совместима со всеми операционными системами Windows, Linux, MacOS и NAS.

Второе место: 8-портовая карта SATA PCIe MZHOU

Интерфейс : PCI-E x1 | Разъемы питания : 8 x SATA 6 Гбит / с

Хотя MZHOU не очень известный китайский производитель компьютерных аксессуаров, эта компания действительно производит высококачественные карты AIB, такие как 8-портовая карта расширения SATA3. По сравнению с 4-портовой PCIe SATA-картой JESOT, эта стоит дороже, но она имеет в общей сложности 8 портов SATA3 и оснащена чипами Marvell 88SE9215 и JMicron JMB5xx для повышения стабильности и обработки передачи данных. Эта карта также имеет пассивный радиатор и совместима со слотами PCIe x1, x4, x8 и x16. К сожалению, он не поддерживает RAID, но поддерживает режим AHCI, а также горячую замену. Также стоит отметить, что эта карта поставляется с 8 кабелями SATA, что является приятным дополнением.

Лучший бюджет: карта DIEWU с 2 портами SATA PCIe

Интерфейс : PCI-E x1 | Разъемы : 2 x SATA 6 Гбит / с

Если вы ищете самую дешевую карту расширения SATA3, то вам может понравиться эта 2-портовая карта SATA PCIe производства китайской компании DIEWU. Эта плата расширения SATA стоимостью менее 15 долларов США поддерживает режимы IDE и AHCI, а также поддерживает горячее подключение и горячую замену. Он также полностью совместим со всеми системами Windows, Linux и MacOS. Однако его низкая цена требует некоторых компромиссов. Во-первых, у этой карты всего два порта SATA3, и она не поддерживает RAID. Кроме того, скорость передачи данных примерно на 30% ниже по сравнению со спецификацией SATA3, поскольку эта карта оснащена контроллером начального уровня. В целом, это хорошая покупка, но не ожидайте от этой карты слишком многого.

Лучшая карта-ключ M.2 B + M: адаптер IO Crest M.2 22 × 42 для SATA3

Интерфейс : M.2 B + M Key | Разъемы : 5 x SATA 6 Гбит / с

Если у вас есть запасной слот M.2 на материнской плате, и вы не знаете, что с ним делать, то подумайте о расширении возможностей хранения с помощью этого адаптера M.2 — SATA3 от IO CREST. Эта карта расширения M.2 SATA имеет пять портов SATA 6 Гбит / с и совместима со всеми жесткими дисками и твердотельными накопителями, поддерживающими интерфейс SATA3. По сравнению с другими картами расширения PCIe SATA, эта позволяет достичь комбинированной скорости передачи до 1700 МБ / с. Карта также оснащена контроллером JMicron JM585, который предлагает встроенную поддержку Windows, Linux и системы FreeNAS. К сожалению, он не предлагает функций RAID, но если вы ищете высококачественную карту расширения SATA для своего ПК, то не ищите дальше.

Лучшая карта PCI SATA: 4-портовая карта расширения PCI SATA GODSHARK

Интерфейс : PCI | Разъемы : 4 x SATA 1,5 Гбит / с

Если у вас все еще есть старый ПК с древними разъемами PCI, а не с новыми разъемами PCI Express, вы можете преобразовать его в домашний NAS-сервер или установку для майнинга криптовалюты Chia с помощью этой карты расширения SATA производства GODSHARK. С этой внутренней картой расширения вы получите четыре дополнительных разъема SATA, а также дополнительную утилиту RAID, которая позволит вам создать настройку RAID 0 или RAID 1 на двух или более портах SATA. Поскольку эта карта использует старую шину PCI, скорость передачи данных по интерфейсу SATA ограничена до 1,5 Гбит / с, что слишком мало для современных стандартов. Тем не менее, если вам нужны дополнительные порты SATA на вашем старом компьютере, эта карта расширения сделает свое дело.

Лучшая карта Mini PCIe SATA: 2-портовая карта расширения SATA LEIHONG Mini PCIe

Интерфейс : mPCIe | Разъемы : 2 x SATA 6 Гбит / с

Разъемы Mini PCI Express в основном используются в ноутбуках и портативных устройствах, но некоторые настольные материнские платы microATX и ITX также имеют их. В случае, если вам нужно расширить пространство для хранения на этих типах устройств, вы можете сделать это, установив карту расширения Mini PCIe SATA. Одна из таких карт — это карта китайского производителя LEIHONG, которая, несмотря на свой небольшой размер и дешевую цену, неплохо справляется со своей задачей. Карта имеет два порта SATA 6 Гбит / с и полностью совместима с системами Windows, Linux и Synology NAS. Он также может похвастаться тем, что оснащен контроллером SATA ASM1061 и поставляется в комплекте с монтажным кронштейном и четырьмя винтами.

Заключение

Карта расширения SATA PCIe представляет собой удобный способ расширить возможности хранения на вашем персональном компьютере. Большинство этих карт бывают разных форм и с разным количеством портов SATA, поэтому обязательно выберите ту, которая лучше всего соответствует вашим потребностям. Мы надеемся, что наше руководство по покупке помогло вам найти нужную информацию. Если у вас есть вопрос и вам нужен совет по поводу покупки, не стесняйтесь оставлять комментарии ниже. Мы постараемся вам помочь.

Переходник Mini-PCI-E в PCI-E

Переходник Mini-PCI-E в PCI-E

Ради компактности в ноутбуках используются комплектующие довольно специфичных форм-факторов, которые при этом теряют совместимость с обычными ПК, но необходимость подключать их туда иногда всё-таки возникает.
Сегодня мы рассмотрим адаптер. позволяющий установить miniPCIe устройство в обычный PCIe разъём.

Таблица назначения контактов разъёма PCIe выглядит так:

В ноутбуках, как правило, используется PCI-Express x1 в формате MiniPCI-E.

На разъём для карты выведены две дифференциальных пары линий данных, дифференциальная пара линий тактового сигнала REFCLK, две линии интерфейса SMBus, линии управления питанием WAKE# и PERST#, а также линии питания и заземления (По сравнению с PCI-E настольных ПК убраны JTAG и линия питания +12В, добавлены линия питания +1,5В, 3 линии подключения светодиодов, показывающих активность беспроводных интерфейсов, дифференциальная пара линий данных интерфейса USB 2.0 и набор линий для подключения SIM-карты).

Поствляется адаптер в обычном полиэтиленовом пакете. Антистатическая защита и диск с ПО в комплекте отсутствуют за ненадобностью — адаптер является пассивным устройством.

На лицевой стороне печатной платы расположены разъём miniPCIe и стабилизатор напряжения 3,3В. С платой поставляется пара антенн, так как в основном miniPCIe устройства — это WiFi карты. Для желающих сэкономить 50 центов есть вариант поставки без антенн.

На обратной стороне платы радиоэлементов нет.

Сборка устройства интуитивно понятна — ставим карту в разъём под наклоном, прижимаем к опорным бобышкам, закрепляем парой винтов(в комплект не входят), подключаем к ней разъёмы антенн и накручиваем сами антенны. Так как пара стоек, предназначенных для крепления плат половинного размера, не является съёмной, то могут возникнуть проблемы с установкой полноразмерных плат с компонентами на обратной стороне, но в наше время такие платы уже редкость.

После этого конструкцию можно вставить в PCIe разъём и перейти к установке драйверов карты miniPCIe.

Так как переходник является пассивным устройством(по сути — набор контактов в корпусе), то он не оказывает влияния на скорость работы и не появляется в диспетчере устройств;)
Так как в разъёме PCIe отсутствуют линии данных интерфейса USB, то через адаптер в его исходном состоянии не будут работать WiFi карты на чипах Realtek RTL8178, а в совмещённых картах WiFi+Wimax, WiFi+BT — соответственно функции Wimax и BT. Если это критично для работы, то проблема решаема допайкой витой пары проводников на контакты 36 и 38 разъёма miniPCIe от USB гребёнки на материнской плате(расположение контактов miniPCIe приведено выше).
Для желающих сэкономить 6,5 долларов существует шаблон для самостоятельного изготовления адаптера методом ЛУТ .

Файл распечатывается из программы Sprint-Layout.

. лазерным принтером на подложку от самоклеящейся плёнки.

После чего тонер переносится с помощью утюга на заготовку печатной платы из двухстороннего фольгированного стеклотекстолита.

Затем заготовка подвергается травлению.

. очистке.

. сверлению.

. опиловке.

. и лужению.

Полностью собранный самодельный адаптер :

и его схема:
PGltZyBzcmM9Imh0dHA6Ly9pMi5pbWFnZWJhbi5ydS9vdXQvMjAxNy8wNS8yNS85MDY2OTE5OGIzYTI5MWRlYWU2NzFkYWFkZTEyZWI0OC5qcGcxIiBhbHQ9IiIgLz4=
Установка светодиодов и резисторов не обязательна, устройство сохраняет работоспособность и без них.
Вывод: в первую очередь покупка адаптера будет полезна, если бесплатно досталась ноутбучная карточка 802.11ac.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
